Montageanleitung für Alu Verbundplatten
In diesem Ratgeber, möchten wir Ihnen die Vorgehensweise bei der Montage von Aluminium Verbundplatten nahebringen. Die Anleitung ist in Abschnitte gegliedert, so dass Sie möglichst direkt zu Ihrem Einstiegspunkt finden.
- Allgemeine Informationen
- Montagemöglichkeiten
- Montage Alu Verbundplatten im Innenbereich
- Montage Alu Verbundplatten im Außenbereich
Hierbei handelt es sich um Montagetipps, die Verantwortung für die Anwendung bzw. Verarbeitung unserer Produkte liegt bei dem Käufer, auch im Hinblick auf etwaige Schutzrechte Dritter. Technische Daten, die unsere Produkte betreffen, sind Richtwerte.
Allgemeine Informationen zu Aluminium Verbundplatten
Material
Die 3 mm Aluminium-Verbundplatte ist eine Sandwichplatte, bestehend aus einem schwarzen Polyethylenkern, der beidseitig mit ca. 0,3 mm starken Aluminiumplatten beschichtet ist. Das Material ist auf Grund der Sandwichtechnologie sehr formstabil und plan, und für aufgeklebte Wandverkleidungen ideal.
Bearbeitung
Die Platten können schnell und einfach mit herkömmlichen Holz- und Metallbearbeitungsmaschinen wie z. B. Kreis- und Stichsägen bearbeitet werden. Es gelten die allgemeinen Verarbeitungsrichtlinien für Aluminium Verbundplatten. Eine Besonderheit ist die Möglichkeit, die Platten mittels V-Nut Fräsung um Kanten zu biegen und anzupassen.
Montage
Die Platten können genietet, verschraubt oder geklebt werden. Für hochfeste, elastische Verbindungen empfehlen wir Neutral-Silikon.
Reinigung
ALUCOM® DESIGN - Interieur hat eine widerstandsfähige Schutzschicht, an der sich Schmutz kaum festsetzen kann und die leicht zu pflegen ist. Für eine Reinigung der Oberfläche ist nur Wasser mit alkalischen Reinigungsmittelzusätzen zulässig. Eine Nachspülung mit klarem Wasser wird empfohlen. Nicht zulässig ist der Einsatz von abrasiven Reinigungsmitteln (z. B. Scheuermilch).
Montagemöglichkeiten
Alu Verbundplatten können auf verschiedene Weise montiert werden. Im Bereich der Wandverkleidung, ist eine vollflächige Verklebung oder eine Montage mit Silikon möglich. Eine Befestigung auf einer Unterkonstruktion mithilfe von Schrauben ist aber auch kein Problem.
Der Plattenstoß kann entweder direkt erfolgen oder mithilfe von Aluminiumprofilen kaschiert werden.
- flächige Verklebung: Die professionellste Variante um Aluminium Verbundplatten zu verlegen, ist die flächige Verklebung. Wir empfehlen hierfür unseren ALTROFIX W139 2-Komponenten-Klebstoff. Diese Variante muss bei Duschrückwänden und staubigen Untergründen wie Mauerwerk gewählt werden.
- Montage mit Silikon: Die Montage mit Silikon stellt eine kostengünstige Alternative zur vollflächigen Verklebung dar. Eignet sich jedoch nur für saubere Untergründe wie Fliesen. Ebenso ist diese Methode nicht für Nassbereiche wie Duschrückwände geeignet.
- direkter Plattenstoß: Bei einem direkten Plattenstoß, sind saubere Schnittkanten und ein genauer Zuschnitt unerlässlich. Diese Variante der Verlegung ist zu empfehlen, wenn der Plattenstoß so unsichtbar wie möglich sein soll, z.B. bei großflächigen Wandverkleidungen oder bei individuellen Grafiken.
- Plattenstoß mit Alu-Profilen: Alternativ zum direkten Plattenstoß, können Aluminiumprofile verwendet werden, diese halten die Platten auf gleicher Höhe und kaschieren die Übergänge. Für den Montagevorgang sind Aluprofile eine deutliche Erleichterung.
Die Montage von Alu Verbundplatten im Innenbereich
Für das nachfolgende Montagebeispiel, wurden unsere ALUCOM® DESIGN - Interieur Verbundplatten verwendet. Diese Platten sind ideal, um im Innenbereich großflächige Wandverkleidungen mit individuellem Design herzustellen. Die Montage ist schnell, einfach und die Bearbeitung erfolgt mit herkömmlichen Werkzeugen, wie z. B.:
- Handkreissäge oder Stichsäge
- Akkuschrauber mit Metallbohrer und Lochsägen im benötigten Durchmesser
- Oberfräsen (nur für spezielle Arbeiten nötig)
In unserer Montageanleitung schildern wir das Vorgehen bei einer Badrenovierung. Als Montagevariante für die Alu Verbundplatten wird hier Silikon verwendet. Diese Variante ist als kostengünstigere Alternative zum flächigen Verkleben zu sehen und kann auf festen und ebenen Untergründen erfolgen. Geeignete Untergründe sind z.B. Fliesen, Gipskarton und Putz. Der Untergrund muss zudem trocken und schmutzfrei sein.
Achtung: In Bädern muss der Untergrund gegen eindringendes Wasser nach Abdichtungsnorm vorbehandelt sein. Bei Duschrückwänden muss eine vollflächige Verklebung erfolgen.

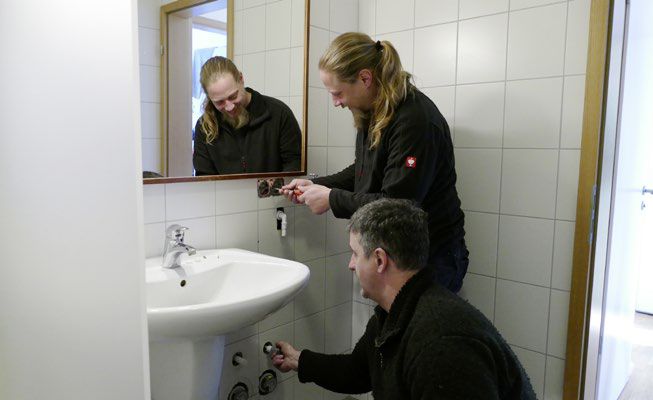

Schritt 1: Demontage
Im Renovierungsfall gilt es im ersten Schritt die Wand zugänglich zu machen. Dafür erfolgt zunächst die Demontage der vorhandenen Armaturen, Möbel und Schalter.
Achtung: Sicherheit geht vor! Um sicher arbeiten zu können, sollte das Wasser abgestellt und alle Sicherungen für den Raum ausgeschaltet werden.

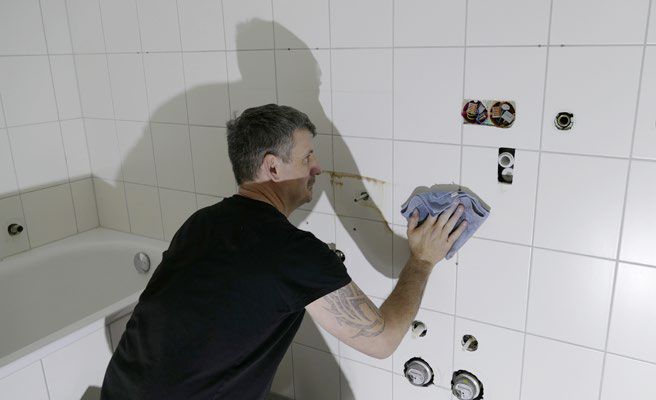

Schritt 2: Untergrund prüfen und vorbereiten
Nun können die bautechnischen Voraussetzungen geprüft und alle Vorbereitungen für die Montage getroffen werden. Der Untergrund muss ausreichend tragfähig, eben, sauber und trocken sein. Reinigen Sie den Untergrund gründlich (z.B. mit einem Fettlöser) um eine gute Haftung des Montageklebers oder des Silikons sicherzustellen. Haben Sie einen stark saugenden Untergrund wie Putz oder Gipsfaserplatten, sollten Sie diesen mit Tiefengrund vorbehandeln. Für Fliesen sollte ein Haftgrund verwendet werden.

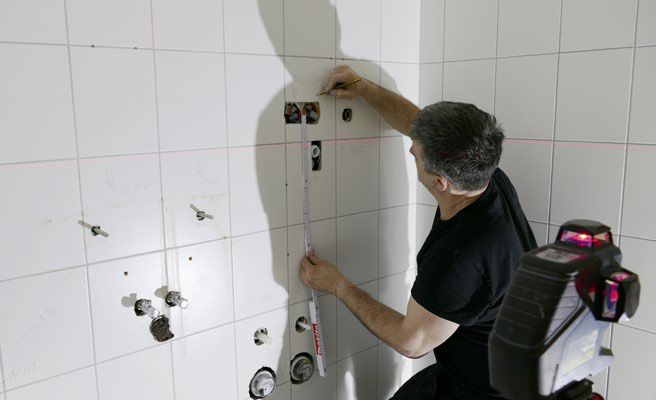

Schritt 3: Maß nehmen
Jetzt kann für den Zuschnitt der ersten Alu-Verbundplatte Maß genommen werden. Hier ist es hilfreich einen Meterriss anzuzeichnen, um sich die Messarbeiten zu erleichtern. Man sollte sich nun auch die geplanten Plattenstöße anzeichnen um von dort aus Maßnehmen zu können.
TIPP: Ein Linienlaser ist hier äußerst hilfreich und erleichtert das Anzeichnen enorm.
Schritt 4: Übertragen der Maße auf die Alu Verbundplatte
Nach dem Maßnehmen kann die Alu-Verbundplatte angezeichnet werden. Übertragen Sie die ermittelten Maße sorgfältig. Für Bohrungen, wie z.B. für Steckdosen, wird der Bohrmittelpunkt angezeichnet.
TIPP: Je nach Dekor der Aluminiumverbundplatte, ist das Angezeichnete evtl. schwer lesbar. Hier ist es hilfreich einen Klebebandstreifen zu verwenden, auf welchem Sie anzeichnen können.
Schritt 5: Zuschneiden
Für das Zuschneiden empfehlen wir die Nutzung einer Handkreissäge. Achten Sie darauf ein feinzahniges, hartmetallbestücktes Sägeblatt für Aluminium Verbundplatten zu verwenden, denn besonders für einen sichtbaren Plattenstoß ist ein sauberer Schnitt unerlässlich. Für gerade Schnitte nutzen Sie am besten eine Führungsschiene.
TIPP: Ausschnitte in den Ecken können vorgebohrt und mit einer feinzahnigen Stichsäge ausgesägt werden.
Schritt 6: Bohren
Um Löcher für Steckdosen und Armaturen in eine Alu Verbundplatte zu schneiden, eignet sich am besten eine feinzahnige Lochkreissäge mit dem entsprechenden Durchmesser.
Schritt 7: Zuschnitt prüfen und anpassen
Ob die übertragenen Maße richtig waren, sehen wir in diesem Schritt. Bevor das Silikon oder der Klebstoff aufgetragen wird, empfiehlt sich eine Trockenübung. Halten Sie die Platte an die Stelle, an die sie montiert werden soll. So sehen Sie, ob die Platte passgenau an die vorgesehene Stelle passt oder ob noch weitere Anpassungen erforderlich sind.
Schritt 8: Doppelseitiges Klebeband Aufbringen
War die Trockenübung erfolgreich, kann nun das Montagematerial auf die Alu Verbundplatte aufgebracht werden. Ziehen Sie die Schutzfolie auf der Rückseite der Platte vollständig ab. Zur Anfangshaftung für die spätere Silikonverklebung wird nun das 2mm dicke Schaumstoffklebeband aufgeklebt. Bringen Sie das Klebeband streifenförmig min einem Abstand von ca. 35cm - 40cm auf der Rückseite der Platte an. Achten Sie darauf für die Plattenstoßschiene genügend Abstand vom Rand zu lassen. Bohrungen sollten Sie ebenfalls einmal ringsherum bekleben.
Eine Rolle reicht für ca. eine Platte 1,25 m x 2,50 m.
Schritt 9: Plattenstoßschiene fixieren
Die Plattenstoßschiene dient dazu einen gleichmäßigen Plattenübergang zu erhalten. Sie erleichtert die Montage ungemein. Die Schiene muss entlang der Plattenkante angebracht werden. Dies muss so erfolgen, dass sie später den beiden Platten als Auflage dienen kann. Schneiden Sie nun die Plattenstoßschienen für die entsprechenden Kanten zu. Anschließend können Sie die Schienen mit Doppelseitigem Klebeband auf der Rückseite der Alu Verbundplatte fixieren.

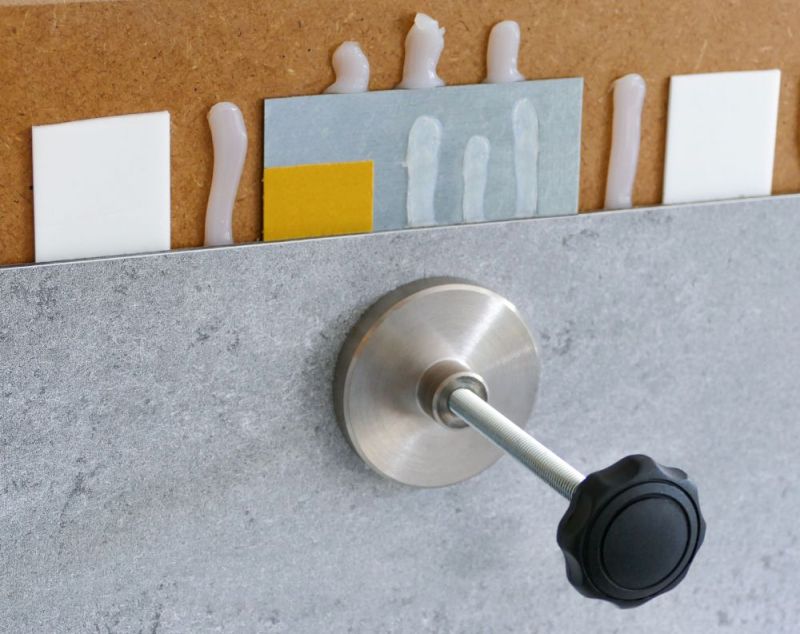

Schritt 10: Silikon aufbringen
Nun kann der Klebstoff aufgebracht werden. Vor der Verklebung kann die Schutzfolie des Schaumstoffdoppelklebebands abgezogen werden. Zum Verkleben wird hochwertiges essigfrei vernetzendes Neutral-Silikon verwendet. Tragen Sie das Silikon gleichmäßig zwischen dem doppelseitigen Klebeband auf.
Eine Kartusche reicht für ca. eine Platte 1,25 m x 2,5 m.
Schritt 11: Montieren
Jetzt kann die Endmontage der Alu Verbundplatte an der Wandfläche erfolgen. Bringen Sie die Platte in Position. Achten Sie bei sichtbaren Plattenstößen darauf, dass die Platten ordentlich aneinander anliegen. Nun können Sie die Platte vorsichtig und gleichmäßig andrücken.
Schritt 12: Weitere Platten anbauen
Ab hier beginnt der Kreislauf von neuem, jetzt kann die nächste Platte passend zugeschnitten werden. Bevor diese jedoch an die bereits montierte Platte angesetzt wird, wird auch an der Stoßfuge Silikon aufgetragen. Das fixiert den Plattenstoß auf Dauer und verhindert das Eindringen von Feuchtigkeit.
Schritt 13: Wandverkleidung fertigstellen
Auf diese Weise können nun alle Platten angebracht werden
Schritt 14: Öffnungen abdichten und Schalter/Steckdosen montieren
Öffnungen von Armaturen werden zur 100% Abdichtung mit Silikon ausgespritzt. Auch Schalter können jetzt wieder montiert werden.
Schritt 15: Fugen abdichten
Nun können auch alle Fugen mit Silikon abgedichtet und abgezogen werden.
Montagetipp: V Nut Biegetechnik
Möchten Sie in eine Aluminium Verbundplatte eine Kante biegen, kann das gemacht werden indem Sie an der entsprechenden Stelle eine V Nutz auf die Rückseite der Platte Fräsen. Achten sie darauf so Tief zu Fräsen, das noch ca. 10% vom Plattenkern stehen bleiben. Anschließend kann die Platte einfach wie gewünscht gebogen werden.
Fertig !
Nach wenigen Stunden ist das Silikon bereits angehärtet und kann Feuchtigkeit standhalten. Mit der intensiven Nutzung sollte man warten, bis das Silikon nach einigen Tagen abgebunden hat.
Die Montage von Alu Verbundplatten im Außenbereich
Im Außenbereich können Aluminiumverbundplatten auf Unterkonstruktionen aus Holz oder Aluminium verschraubt werden. Auch eine Montage mittels Haltern, wie bei Metallgeländer, sind kein Problem.
Hat man die Montageanleitung für Innen gelesen, kommt vielleicht die Frage auf, ob eine Verklebung der Alu Verbundplatten auch im Außenbereich möglich ist. Hier müssen wir darauf Hinweisen, dass es einen Unterschied mach ob die Anwendung gewerblich oder privat erfolgt. Eine fachgerechte Verklebung an Fassaden ist für gewerbliche Handwerker nur mit speziellen Klebstoffen möglich, welche teilweise eine spezielle Schulung benötigen. Daher tendieren viele Handwerker eher zu der Montagevariante mittels Schrauben.
Da man im Privatbereich jedoch "fast immer" freie Hand hat, empfehlen wir für kleinere Projekte den Montagekleber OttoColl M500.
Empfehlung: Auch wir empfehlen auf Grund der einfacheren Montage, die Alu Verbundplatten mit Schrauben zu befestigen. Entscheiden Sie sich dennoch die Platten zu kleben, informieren Sie sich bitte genau über Ihren Klebstoff und beachten Sie die Verarbeitungshinweise des Herstellers. Alle Informationen sind in der Regel im Datenblatt des Klebstoffs zu finden.
Die Montage auf einer Unterkonstruktion
Möchten Sie Alu Verbundplatten auf einer Unterkonstruktion befestigen, sollte folgendes bei der Unterkonstruktion beachtet werden
- Achten Sie bei darauf, dass das richtige Montagematerial für Ihr Mauerwerk / Untergrund zu verwenden. Die Unterkonstruktion muss das komplette Gewicht der Aluverbundplatten und ggf. Dämmmaterial tragen können.
- Halten Sie die Befestigungsabstände für die Plattenstärke ein.
- Stellen Sie sicher, dass eine Hinterlüftung von 40mm gegeben ist. Dies verhindert eine Überhitzung.
- Beachten Sie Gleit- und Fixpunkte für die Befestigung und verwenden Sie passende Fassadenschrauben.
Bohrlöcher für Befestigungsschrauben
Für die Montage auf einer Unterkonstruktion werden Bohrlöcher für die Befestigungsschrauben benötigt. Da die Ausdehnung der Platte bei Temperaturschwankungen beachtet werden muss, sind auch bei Alu Verbundplatten Fix- und Gleitpunkte zu setzen. Natürlich sind auch Befestigungsabstände einzuhalten. Der ein oder andere wird das vielleicht von anderen Fassadenplatten wie z.B. HPL-Platten kennen. Die Montage ist hier nahezu identisch.
- Der Fixpunkt: Als Fixpunkt wird die Stelle bezeichnet, welche später "fest" angezogen wird. Dieser Punkt sollte so zentral wie möglich liegen, damit die Platte sich ich in alle Richtungen gleich ausdehnen kann. Hier wird das Bohrloch nur so groß gewählt, wie der Schraubendurchmesser.
- Die Gleitpunkte: Damit sich die Platte bewegen kann, werden alle übrigen Bohrlöcher, als Gleitpunkte verwendet. Hier wird die Schraube später nur so fest angezogen, dass die Platte an der Unterkonstruktion anliegt.
Der Durchmesser für Gleitpunkte wird wie folgt berechnet:
Durchmesser des Befestigungsmittels + Dehnungsspiel = Bohrdurchmesser für Gleitpunkte
Rechenbeispiel für das Errechnen des Dehnungsspiels: Abstand vom Fixpunkt zum Plattenrand (in Meter) x 2= Dehnungsspiel - Befestigungsabstände: Möchte man Alu Verbundplatten verschrauben, ist es wichtig die Befestigungsabstände einzuhalten. Unsere ALUCOM® Design - Exterieur sind nur in 6mm Plattenstärke erhältlich. Hier ist ein Befestigungsabstand von max. 450mm einzuhalten. Vom Rand muss ein Abstand von min. 25mm eingehalten werden.
Position der Befestigungspunkte auf Unterkonstruktionen
Wie die Bohrlöcher zu setzen sind, hängt zum einen von den "Feldern" und zum anderen von der "Plattengröße" ab. Nicht immer ist es möglich den Fixpunkt exakt in der Mitte der Platte zu setzen. Hier ein Beispiel wie die Bohrlöcher aufgeteilt sein sollten.Unterschied Einfeld zu Mehrfeld
Mit Feldern ist der Bereich von "Latte zu Latte" der Unterkonstruktion gemeint. Wird eine Alu Verbundplatte nur auf zwei Latten montiert, wie auf unserem Beispielbild links zu sehen, ist es eine Einfeldplatte. Hat die Platte mehrere Auflagepunkte, wie auf dem rechten Beispiel ist es eine Mehrfeldplatte.
Aufteilung der Befestigungspunkte
Im Fall einer Einfeldplatte ist es meist nicht möglich den Fixpunkt exakt mittig zu setzen, sei es auf Grund der Unterkonstruktion oder aus optischen Gründen. Hier wird der Fixpunkt (das X auf dem Bild) einfach mittig auf eine Seite gesetzt.
Eine Mehrfeldplatte ist in der Regel unproblematisch. Für den Fixpunkt wird hier der mittigste Punkt gewählt.
Fugenbildung
Damit die Platten sich ausdehnen können, muss zwischen den einzelnen Alu Verbundplatten etwas Platz gelassen werden. Diese sogenannte Schattenfuge sollte mindestens so breit sein, wie die Plattenstärke. Damit später keine Feuchtigkeit oder Insekten durch die Fuge schlüpfen können, wird an diesen Stellen ein Fugendichtband bzw. EPDM Band verwendet.
