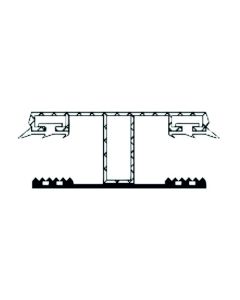

Dieses Stegmittelsystem von Wilkulux® ist ca. 60mm breit und dient zur Montage von 16mm Stegplatten. Dieses System ist nur für verzugsfreie Unterkonstruktionen geeignet.

Anwendungshinweis:

• nur für verzugsfreie Unterkonstruktionen
• 60mm Auflage für Unterleggummi nötig (Sparrenbreite)
• Plattenstärke 16mm

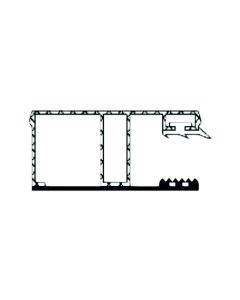

Dieses Stegrandsystem von Wilkulux® ist ca. 60mm breit und dient zur Montage von 16mm Stegplatten. Das Profil ist für den seitlichen Dachabschluss einseitig geschlossen. Dieses System ist nur für verzugsfreie Unterkonstruktionen geeignet.

Anwendungshinweis:

• nur für verzugsfreie Unterkonstruktion
• 60mm Auflage für Unterleggummi nötig (Sparrenbreite)
• Plattenstärke 16mm

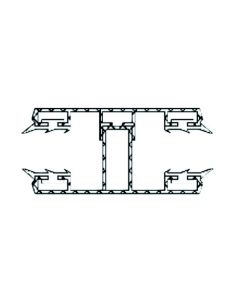

Dieses Komplettsystem-Mittelprofil von Wilkulux® ist ca. 60mm breit und dient zur Montage von 16mm Stegplatten. Das Profil besteht aus einem Aluminium Oberteil und Aluminium Unterteil.

Anwendungshinweis:

• auch für nicht verzugsfreie Unterkonstruktionen
• für alle Sparrenbreiten
• auch auf Querlattung montierbar
• Plattenstärke 16mm

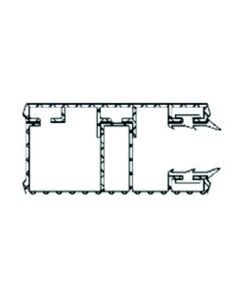

Dieses Komplettsystem-Randprofil von Wilkulux® ist ca. 60mm breit und dient zur Montage von 16mm Stegplatten. Das Profil besitzt ein Ober- und Unterteil aus Aluminium. Für einen Dachabschluss ist das Profil auf einer Seite geschlossen.

Anwendungshinwis:

• auch für nicht verzugsfreie Unterkonstruktionen
• für alle Sparrenbreiten
• auch auf Querlattung montierbar
• Plattenstärke 16mm

Dieses Sprossenmittelsystem von Wilkulux® ist ca. 60mm breit und dient zur Montage von 16mm Stegplatten. Das Profil besitzt eine PVC Deckleiste.

Anwendungshinweis:

• auch für nicht verzugsfreie Unterkonstruktionen
• Oberteil / Deckleisten-Montage ohne Schrauben
• Plattenstärke 16mm

Dieses Sprossenrandsystem von Wilkulux® ist ca. 60mm breit und dient zur Montage von 16mm Stegplatten. Das Profil besitzt eine PVC Deckleiste und ist, für einen Dachabschluss auf einer Seite geschlossen.

Anwendungshinweis:

• auch für nicht verzugsfreie Unterkonstruktionen
• Oberteil / Deckleisten-Montage ohne Schrauben
• Plattenstärke 16mm

Das Thermosystem von Wilkulux® ist ca. 60mm breit und dient zur Montage von Stegplatten. Die beiden Aluminiumteile werden hier durch eine Kunststoffleiste entkoppelt, wodurch eine Kältebrücke vermieden wird.

Anwendungshinweis:

• auch für nicht verzugsfreie Unterkonstruktionen
• auf auf Querlattung montierbar
• zur thermischen Entkopplung von Ober- und Unterprofil
• Plattenstärke16mm

Das Thermosystem von Wilkulux® ist ca. 60mm breit und dient zur Montage von Stegplatten. Die beiden Aluminiumteile werden hier durch eine Kunststoffleiste entkoppelt, wodurch eine Kältebrücke vermieden wird. Das Thermorandsystem besitzt für den seitlichen Dachabschluss zwei Kunststoffleisten.

Anwendungshinweis:

• auch für nicht verzugsfreie Unterkonstruktionen
• auf auf Querlattung montierbar
• zur thermischen Entkopplung von Ober- und Unterprofil
• Plattenstärke16mm

Das Thermosystem von Wilkulux® ist ca. 60mm breit und dient zur Montage von Stegplatten. Die beiden Aluminiumteile werden hier durch eine Kunststoffleiste entkoppelt, wodurch eine Kältebrücke vermieden wird.

Anwendungshinweis:

• auch für nicht verzugsfreie Unterkonstruktionen
• auf auf Querlattung montierbar
• zur thermischen Entkopplung von Ober- und Unterprofil
• Plattenstärke25mm

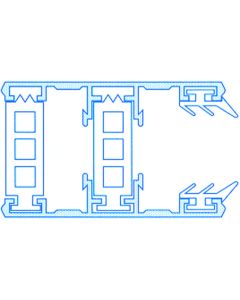

Das Thermosystem von Wilkulux® ist ca. 60mm breit und dient zur Montage von Stegplatten. Die beiden Aluminiumteile werden hier durch eine Kunststoffleiste entkoppelt, wodurch eine Kältebrücke vermieden wird. Das Thermorandsystem besitzt für den seitlichen Dachabschluss zwei Kunststoffleisten.

Anwendungshinweis:

• auch für nicht verzugsfreie Unterkonstruktionen
• auf auf Querlattung montierbar
• zur thermischen Entkopplung von Ober- und Unterprofil
• Plattenstärke 25mm

Das Thermosystem von Wilkulux® ist ca. 60mm breit und dient zur Montage von Stegplatten. Die beiden Aluminiumteile werden hier durch eine Kunststoffleiste entkoppelt, wodurch eine Kältebrücke vermieden wird.

Anwendungshinweis:

• auch für nicht verzugsfreie Unterkonstruktionen
• auf auf Querlattung montierbar
• zur thermischen Entkopplung von Ober- und Unterprofil
• Plattenstärke 32mm

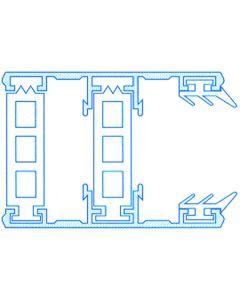

Das Thermosystem von Wilkulux® ist ca. 60mm breit und dient zur Montage von Stegplatten. Die beiden Aluminiumteile werden hier durch eine Kunststoffleiste entkoppelt, wodurch eine Kältebrücke vermieden wird. Das Thermorandsystem besitzt für den seitlichen Dachabschluss zwei Kunststoffleisten.

Anwendungshinweis:

• auch für nicht verzugsfreie Unterkonstruktionen
• auf auf Querlattung montierbar
• zur thermischen Entkopplung von Ober- und Unterprofil
• Plattenstärke 32mm

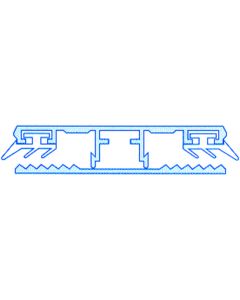

Das Oberprofilsystem Typ 1 von Wilkulux® ist ca. 60mm breit und dient zur Montage von Steg- bzw. Hohlkammerplatten. Dieses System kann nur auf Verzugsfreien Unterkonstruktionen angewendet werden.

Anwendungshinweis:

• nur für Verzugsfreie Unterkonstruktionen
• 60mm Auflage für Unterleggummi nötig (Sparrenbreite)
• universal Einsetzbar
• auch für geringere Plattenstärken nutzbar

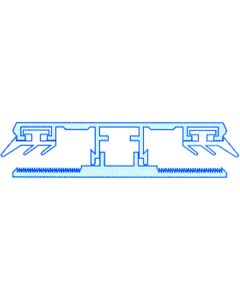

Das Oberprofilsystem Typ 2 von Wilkulux® ist ca. 60mm breit und wird speziell für VSG und Drahtglasscheiben eingesetzt. Dieses System arbeitet mit einem Unterleggummi und kann daher nur auf Verzugsfreien Unterkonstruktionen eingesetzt werden.

Anwendungshinweis:

• nur für Verzugsfreie Unterkonstruktionen
• 60mm Auflage für Unterleggummi nötig (Sparrenbreite)
• universal Einsetzbar
• spezieller Unterleggummi für VSG und Drahtglas

Das Wilkulux® Stegmittelsystem ist auch für 8mm und 10mm Hohlkammerplatten lieferbar. Das Profil ist ca. 60mm breit und nur für verzugsfreie Unterkonstruktionen geeignet.

Anwendungshinweis:

• nur für verzugsfreie Unterkonstruktionen
• 60mm Auflage für Unterleggummi nötig (Sparrenbreite)
• Plattenstärke 8mm - 10mm

Das Wilkulux® Stegrandsystem ist auch für 8mm und 10mm Hohlkammerplatten lieferbar. Das Profil ist ca. 60mm breit und nur für verzugsfreie Unterkonstruktionen geeignet. Das Randprofil ist für den Abschluss einseitig geschlossen.

Anwendungshinweis:

• nur für verzugsfreie Unterkonstruktionen
• 60mm Auflage für Unterleggummi nötig (Sparrenbreite)
• Plattenstärke 8mm - 10mm

Das Wilkulux® Komplettsystem ist auch für 8mm und 10mm Hohlkammerplatten lieferbar. Das Profil ist ca. 60mm breit und besteht aus zwei Aluminium Teilen (Ober- + Unterteil). Dieses System kann auch bei nicht Verzugsfreien Unterkonstruktionen eingesetzt werden.

Anwendungshinweis:

• auch für nicht verzugsfreie Unterkonstruktionen
• für alle Sparrenbreiten
• auch auf Querlattung montierbar
• Plattenstärke 8mm - 10mm

Das Wilkulux® Komplettsystem ist auch für 8mm und 10mm Hohlkammerplatten lieferbar. Das Profil ist ca. 60mm breit und besteht aus zwei Aluminium Teilen (Ober- + Unterteil). Dieses System kann auch bei nicht Verzugsfreien Unterkonstruktionen eingesetzt werden. Das Randprofil ist an einer Seite geschlossen.

Anwendungshinweis:

• auch für nicht verzugsfreie Unterkonstruktionen
• für alle Sparrenbreiten
• auch auf Querlattung montierbar
• Plattenstärke 8mm - 10mm

Das Wilkulux® Sprossensystem ist auch für 8mm und 10mm Hohlkammerplatten lieferbar. Das Profil ist ca. 60mm breit und besteht aus einem Aluminium Unterteil und einer PVC Deckleiste.

Anwendungshinweis:

• auch für nicht verzugsfreie Unterkonstruktionen
• Oberteil / Deckleisten-Montage ohne Schrauben
• Plattenstärke 8mm - 10mm

Das Wilkulux® Sprossensystem ist auch für 8mm und 10mm Hohlkammerplatten lieferbar. Das Profil ist ca. 60mm breit und besteht aus einem Aluminium Unterteil und einer PVC Deckleiste. Das Randprofil ist zur Randeinfassung einseitig geschlossen.

Anwendungshinweis:

• auch für nicht verzugsfreie Unterkonstruktionen
• Oberteil / Deckleisten-Montage ohne Schrauben
• Plattenstärke 8mm - 10mm

Das Wilkulux® Kombisystem ist speziell für VSG und Drahtglas von 6mm bis 8mm Plattenstärke konzipiert. Es besteht aus einem Aluminium Ober- und Unterteil und kann somit auch bei nicht verzugsfreien Unterkonstruktionen eingesetzt werden.

Anwendungshinweis:

• auch für nicht verzugsfreie Unterkonstruktionen
• für VSG und Drahtglas
• Plattenstärke 6mm - 8mm

Das Wilkulux® Kombisystem ist speziell für VSG und Drahtglas von 6mm bis 8mm Plattenstärke konzipiert. Es besteht aus einem Aluminium Ober- und Unterteil und kann somit auch bei nicht verzugsfreien Unterkonstruktionen eingesetzt werden. Das Randprofil besitzt zwei Distanzprofile um das Profil seitlich zu schließen.

Anwendungshinweis:

• auch für nicht verzugsfreie Unterkonstruktionen
• für VSG und Drahtglas
• Plattenstärke 6mm - 8mm

Ein Wandanschluss sollte verwendet werden wenn kein Dachübersand unmittelbar über der Überdachung vorhanden ist. Der Aluminium Wandanschluss hat eine Deckbreite von ca. 100mm.

- inkl. sämtliche Dichtungen

Einige Wilkulux Verlegeprofile werden mit Durchgangschrauben in die Unterkonstruktion verschraubt. Sollte man sich an den sichtbaren Schraubenköpfen stören, bietet ein Klemmdeckel die Möglichkeit diese abzudecken.
Der Klemmdeckel ist in verschiedenen Farben lieferbar und passt auf 60mm Wilkulux® Alu Profile.
